在湖南岳阳国家电网的某变电站内，一座重达近十吨的电力变压器等待着“健康体检”。武汉凯迪正大电气工程团队的专业人员正在为这台型号为SSZ20-50000/110、容量达50000KVA的大型电力变压器进行局部放电耐压试验。这项高精度试验如同为变压器做一次“心电图检查”，能够提前发现设备内部潜在的绝缘缺陷，确保电网安全稳定运行。
本次受试的变压器为三相机型，联结组标号为YNyn0d11，是岳阳地区电网电能转换与分配的关键节点。作为连接110kV输电系统与配电网的核心设备，其健康状态直接影响区域供电可靠性和电能质量。随着电网负荷不断增长和设备运行年限累积，定期进行局部放电检测已成为预防性维护的重要手段。
局部放电（Partial Discharge，简称PD）是指电气设备绝缘系统中局部区域的放电现象，这种放电尚未贯穿电极间绝缘，但长期存在会逐渐侵蚀绝缘材料，最终导致设备故障。变压器内部的局部放电可能由制造工艺缺陷、运输安装损伤、运行老化等多种因素引起。
耐压试验则是在高于额定电压的条件下检验设备绝缘强度，而局放耐压试验将这两种检测方法有机结合，既考核绝缘系统的耐压能力，又定量测量局部放电水平，实现“强度”与“质量”的双重评估。

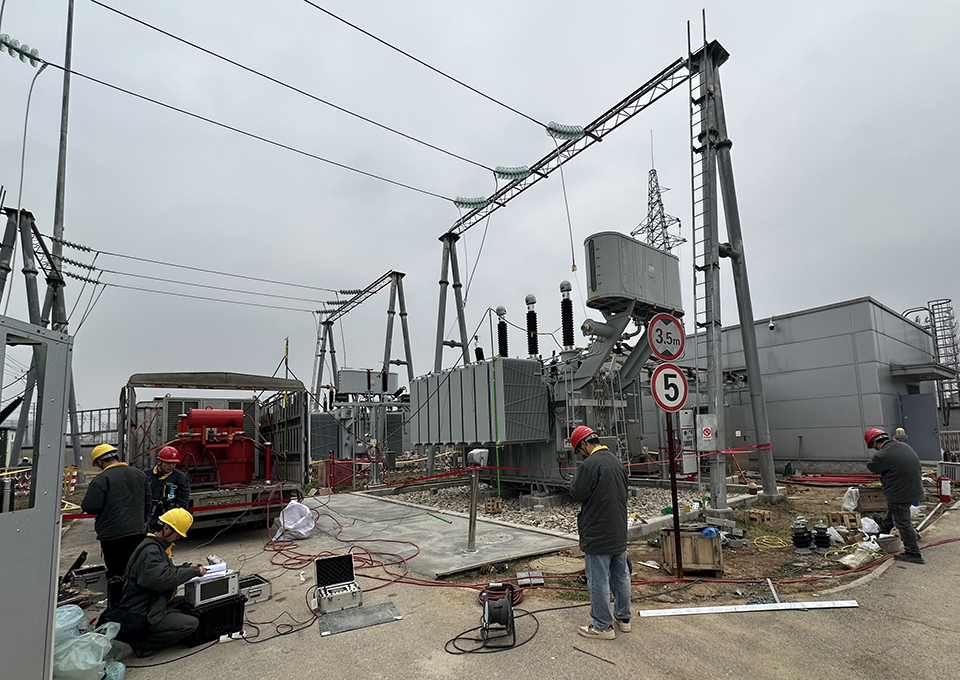

试验开始前，凯迪正大技术团队制定了详细的试验方案。他们首先对变压器进行了全面检查，确认外观无异常、油位正常、套管清洁，并确保变压器与电网完全隔离，做好接地措施。试验区域设置安全围栏和警示标志，所有人员穿戴绝缘防护装备。
技术团队根据国家标准GB/T 1094.3和电力行业标准DL/T 417，结合变压器具体参数，确定了试验电压值和持续时间，并需在不同电压水平下测量局部放电量。
试验采用串联谐振耐压系统与局部放电检测仪联用方案。工作人员将试验变压器、电抗器、分压器等设备按照接线图仔细连接，使用屏蔽电缆减少外部干扰。局部放电检测仪通过高频电流互感器（HFCT）耦合到变压器中性点接地线，同时采用超声波传感器贴在变压器箱壁，实现电声联合检测。
校准是确保测量准确的关键步骤。技术人员向测试回路注入已知电荷量的脉冲信号，调整检测系统灵敏度，建立脉冲信号与显示读数之间的定量关系。

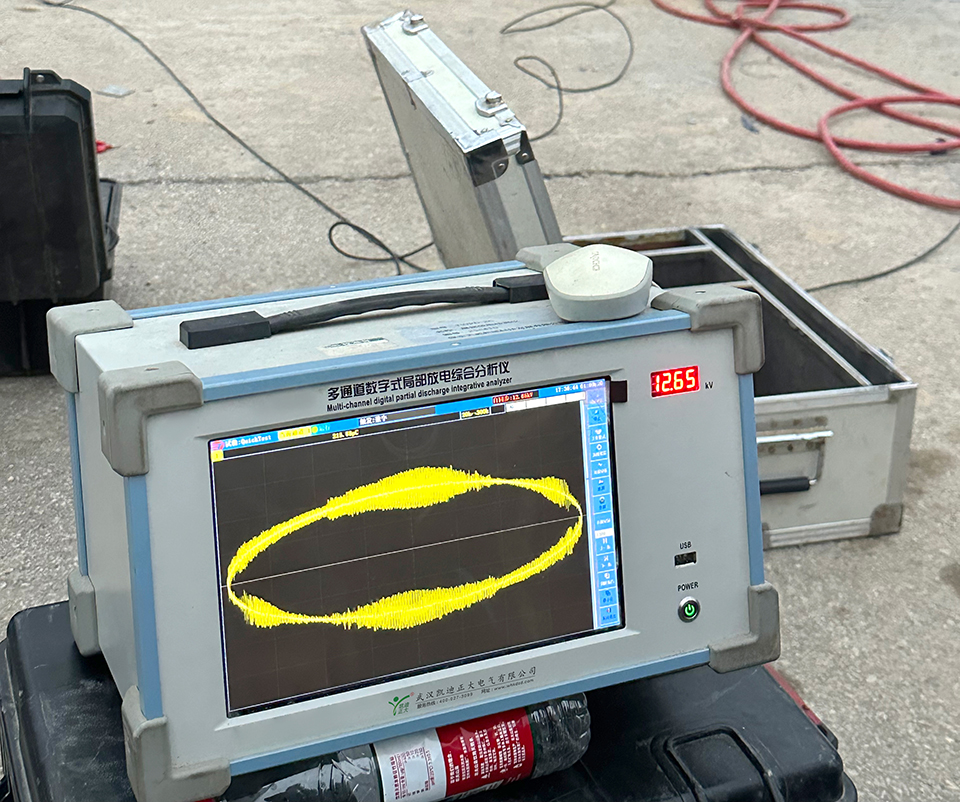

在整个升压过程中，技术人员密切监视局部放电仪显示屏上的放电图谱。Q-φ（放电量-相位）图谱、PRPD（相位分辨局部放电）图谱实时显示放电信号的相位分布、幅值和频次。同时，超声波检测系统记录声发射信号，帮助定位放电源位置。
技术团队在不同电压水平下多次测量，确保数据可靠性。特别是当电压升至最高试验值时，他们记录了局部放电量的稳定读数，这是评估变压器绝缘状况的核心依据。
现场试验面临多重挑战：变电站电磁环境复杂，存在大量背景干扰；大型变压器本身电容大，需要大容量试验设备；试验结果受温度、湿度等环境因素影响。
凯迪正大团队采取了一系列抗干扰措施：使用带通滤波器抑制特定频率干扰；采用相位开窗技术屏蔽固定相位干扰源；通过多传感器数据比对识别真实放电信号。为产生足够试验电压，他们采用变频串联谐振装置，大幅减小了设备体积和所需电源容量。
