在铁路车辆的日常运维中，电力电缆如同人体的血管，承担着输送能量的关键任务。一旦电缆发生故障，不仅影响生产秩序，更可能危及行车安全。日前，武汉凯迪正大技术团队受命前往江岸车辆段，利用KD-212电缆故障测试仪，成功查找并定位了一处380V三相四线电缆的BC两相接地短路故障。
KD-212电缆故障测试仪是一款集成了路径探测、故障定位、埋深测试等多功能于一体的综合探测设备。其核心优势在于采用高速数据采样技术（A/D采样速度高达100MHz），分辨率可达0.3米，探测盲区小。仪器支持低压脉冲法、冲击高压闪络法等多种探测模式，能够应对开路、短路、高阻接地、闪络放电等各类复杂故障。此外，其配备的差分电位探测架和声磁震动传感器，使得故障点的精确定位变得更加直观和高效。
当日上午，武汉凯迪正大接到车辆段电工反映，某段380V三相四线电缆出现异常，该电缆全长约300米，敷设环境复杂，部分路段位于水泥路面下，部分穿越绿化带。
凯迪正大技术人员到达现场后先断开了电缆两侧的所有用电设备，确保电缆处于完全断电状态。使用绝缘电阻测试仪进行检测，发现BC两相之间的绝缘电阻几乎为零，判断为典型的BC两相接地短路故障。这种低阻接地短路故障，最适合采用“低压脉冲法”进行测距。

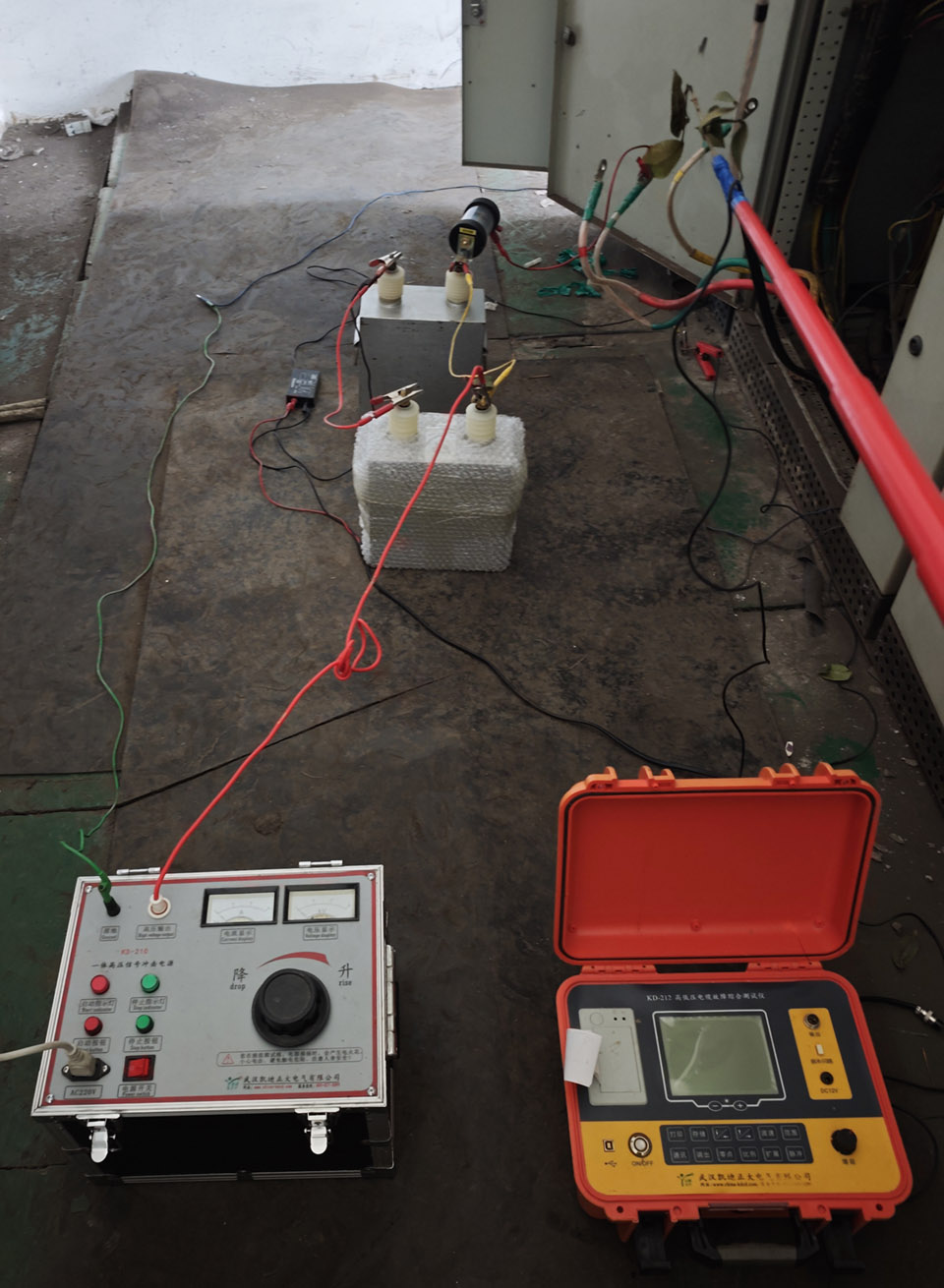

考虑到电缆的老化程度和材质差异，采用波速校验方法，利用一段已知长度的同型号电缆对仪器波速进行了校准，最终确定了合适的波速值。随后，将KD-212主机切换至“脉冲法”模式，通过测试线夹将仪器输出接口分别连接至B相和地线。按下“发送脉冲”键，屏幕上立即反射回清晰的波形。根据反射波的负极性特征（P=-1），进一步确认了短路故障的存在。通过移动光标至反射波的前沿，主机屏幕左上角清晰地显示出了故障点的距离。
为了在地面上准确找到具体位置，启用了仪器的路径探测功能。将KD-212路径信号发生器（发射机）的红接线柱接入电缆B相，黑接线柱通过接地桩良好接地。接收机切换至“射频”模式，配合磁感应探测棒，采用“空值法”（即探测棒位于电缆正上方时声音最小）沿着电缆走向进行追踪。排除了相邻电缆的干扰，最终在地面精准绘制出了电缆的精确走向。

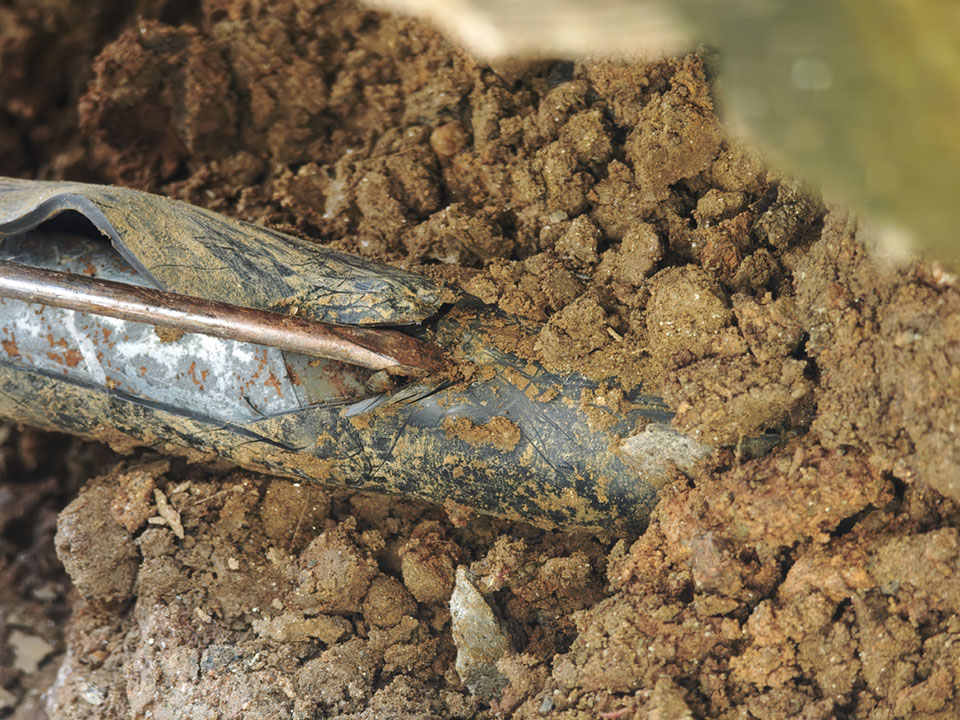

在确定了大致区域后，改用“差分电位法”进行最后的精确定位。将发射机保持连接，接收机接入定位探测架（A字架）。将A字架的绿色标记朝前，沿电缆路径每3-5米插入土壤。当接近故障区域时，接收机上的故障方向指示灯开始稳定亮起红灯，根据“红灯亮表示故障在靠近红色桩脚一侧”的法则，不断缩小范围。最终，当A字架前后移动仅几公分时，方向指示灯立刻反转，表明故障点就在A字架中心正下方。开挖后，发现电缆确实在此处因机械损伤导致BC相绝缘击穿，顺利的确定了故障点。
